Dies ist eine Anleitung zum Tausch des Original Tagfahrlichtes zum LED Tagfahrlicht beim VW Passat B7.
Diese Anleitung basiert auf eigene Schritte und Gedankengut. Diese Anleitung darf nur per Verlinkung weiterverbreitet werden.

Benötigtes Werkzeug:

• Schraubendreher Gr. 2 oder Torx Gr 25
• Haken aus dem Kofferraum (Ersatzradmulde)
• Decke o.ä. zur Polsterung

1. Schraube 1 lösen:

Wie im Bild zu sehen, muss man eine Schraube lösen, um die Blende rund um den Nebelscheinwerfer zu demontieren. Danach kann man mit einem beherzten aber nicht gewaltsamen Ruck die Blende unter dem Scheinwerfer anpacken und abziehen.

Zum Einbau müssen die zwei markierten Haltenasen dann vor dem Randrücken erst wieder eingeführt werden, da diese sonst nicht einrasten.

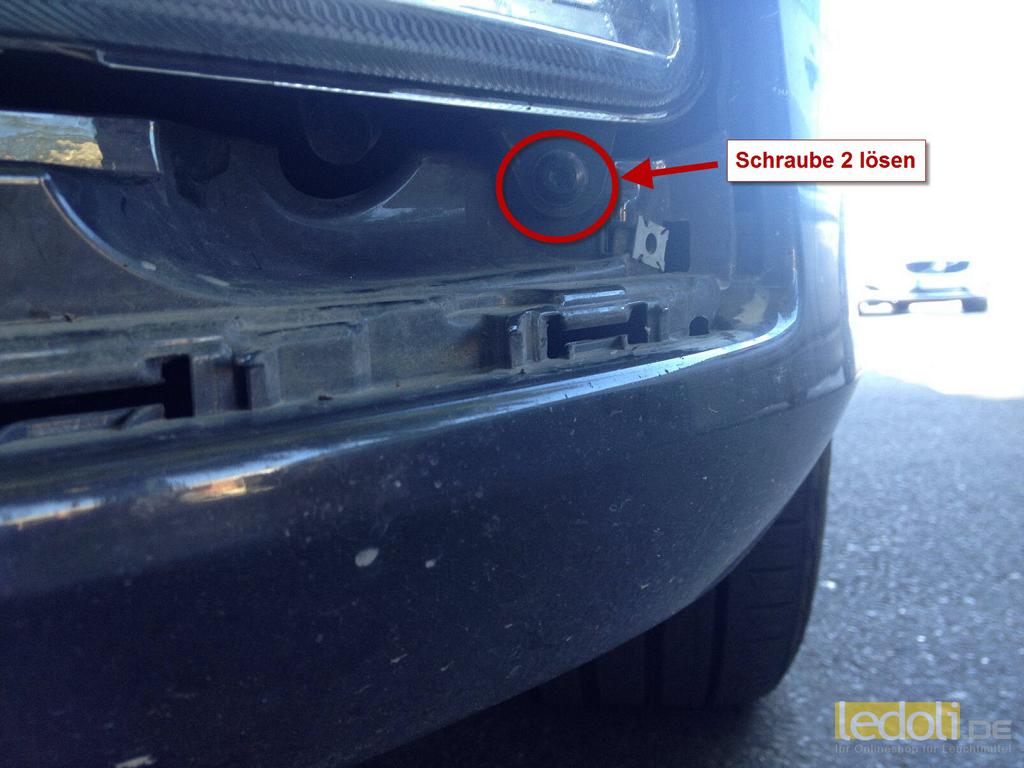

2. Schrauben 2 und 3 lösen:

Nun müssen zwei weitere Schrauben gelöst werden, um den Nebelscheinwerfer frei zu geben.

Der Scheinwerfer muss dann leicht nach schräg unten ausgebaut werden.







3. Fassung des Tagfahrlichtes ausbauen:

Nun kann die alte Lampe ausgebaut werden. Dazu die Fassung gegen den Uhrzeigersinn drehen und den Bajonettverschluss lösen.







4. Lampe demontieren und tauschen:

Das Leuchtmittel kann nun getauscht werden. Dazu die Lampe wieder entgegen dem Uhrzeigersinn drehen und den Bajonettverschluss lösen.
Danach kann das LED Tagfahrlicht eingesetzt werden.





5. LED Decoder montieren:

Bei manchen Fahrzeugen kann es vorkommen, dass eine Fehlermeldung beim Einbau von LED Tagfahrlicht kommt. Dazu muss ein Decoder eingebaut werden, welcher diese Fehlermeldung unterdrückt.

Dazu bitte den Stecker an der Fassung abziehen und so wie im Bild beschrieben ist, demontieren. Hier sei nochmals der Hinweis gegeben, dass die Haltenase recht filigran ist und brechen kann, aber alles halb so wild, mit etwas Vorsicht ist der Stecker leicht entfernbar.

Den LED Decoder einfach dazwischen stecken und FERTIG !!!

Die Bilder mit den LED Tagfahrlichtern werden nächste Woche nachgereicht, da ich heute nur die LED Decoder hier hatte und nicht die LED Lampen.
