Dies ist eine Anleitung zum Tausch des Original Tagfahrlichtes zum LED Tagfahrlicht beim VW Passat B8.
Diese Anleitung basiert auf eigene Schritte und Gedankengut. Diese Anleitung darf nur per Verlinkung weiterverbreitet werden.
Benötigtes Werkzeug:
- Schraubendreher Gr. 2 oder Torx Gr 20
- Haken aus dem Kofferraum (Ersatzradmulde)
- Decke o.ä. zur Polsterung
- Folgende Leuchtmittel kann ich empfehlen:
Schritt 1: Ausbauen der Blende
Zuerst müsst ihr die Schraube an der Blende lösen, damit ihr diese auch ausbauen könnt. Danach steckt ihr den Haken aus der Ersatzradmulde in das Loch und zieht kräftig daran. Beim ersten Mal tuts noch weh, beim zweiten Mal nicht mehr so sehr = sitzt sehr stramm und man kann tatsächlich Angst bekommen, was kaputt zu machen.
Schritt 2: Ausbau des Scheinwerfers
Wenn die Blende abgebaut ist, sieht man an der Innenseite des Scheinwerfers zwei weitere Schrauben. Diese müssen gelöst werden.
Danach könnt ihr den Scheinwerfer einfach ausbauen, bzw. er fällt euch fast entgegen. Legt am Besten die Decke unten drunter, damit es keine hässlichen Kratzer gibt.
Schritt 3: Ausbau des Leuchtmittels (hier Tagfahlicht)

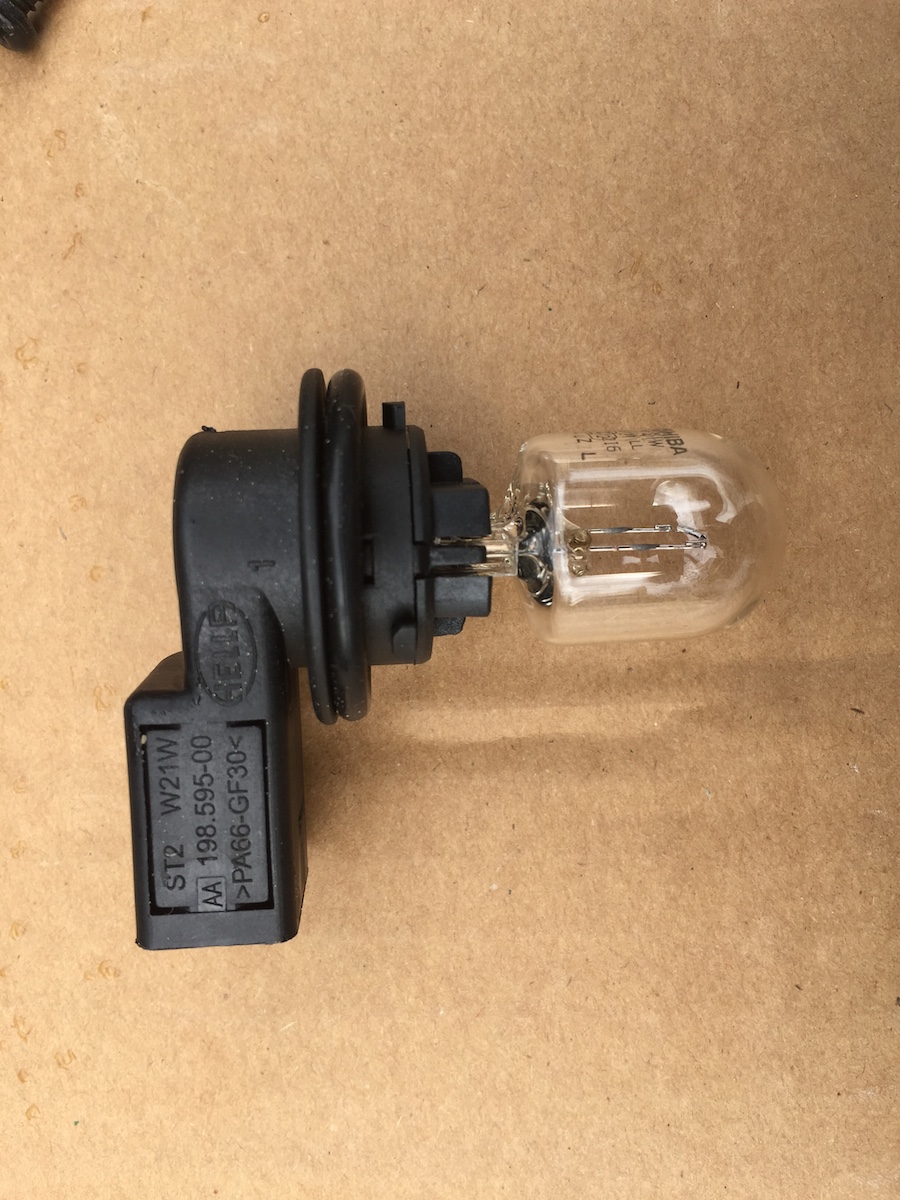

Um die Tagfahlicht Lampe auszubauen, zieht man am Besten den Stecker ab, dazu den Entriegelungsmechanismuss ausrasten und den Stecker abziehen. Danach wird die Fassung entgegen dem Uhrzeigersinn gedreht und ausgehakt. Danach habt ihr die Fassung samt Lampe in der Hand und könnt das Leuchtmittel tauschen.
Tausch des Leuchtmittels
Schritt 4: Zusammenbau
Nun könnt ihr wieder alles zusammen bauen, also die Leuchte wieder in die Fassung und dann im Uhrzeigersinn drehen, bis sie einrastet. Danach schließt ihr das Kabel wieder an und lasst es höhrbar einrasten.
Beim Einbau des Scheinwerfers müsst ihr diesen in die Führungen an der Außenseite der Stoßstange einführen und dann die zwei Schrauben wieder fest ziehen.
Danach klipst ihr die Blende wieder ein, welche auch erst in die Führungen eingeführt werden sollte und dann an der Innenseite über den mittleren Part der Verblendung übergestülpt werden muss. Danach die Schraube wieder rein und fertig ist es.
So sieht es dann aus:
Diese Anleitung ist nach bestem Wissen und Gewissen erstellt. Für die Ausführung an ihrem Fahrzeug sind allein sie verantwortlich. Für Schäden an ihrem Fahrzeug übernehmen wir keine Haftung.
Das Einbauen von LED Leuchtmitteln im Tagfahrlicht ist nach aktuellem Stand nicht legal und nicht STVO zugelassen.
Diese Anleitung und die Bilder unterliegen dem Urheberrecht von ledoli.de. Sie darf verwendet werden, aber nicht kopiert (auch keine Auszüge des Textes) werden, bei Verwendung (z.B. in Foren etc.) ist zwingend der Link auf diese Seite zu setzen. Zuwiderhandlungen behalten wir uns vor, strafrechtlich zu verfolgen.
Hmm. Also ich habe mir H8 Birnen bestellt und die passen.
Jedoch taucht eine Fehlermeldung auf obwohl die Birnen angeblich mit canbus ausgestattet sein sollen.
Was ist mit Tüv,das get oder ?
Leider nein, nicht TÜV fähig.
Hallo, kannst du mir bitte die ganaue Bezeichnung des Leuchtmittels nennen. Vielen Dank.
Das sind T20 LEDs.
Hallo, bekommt man nach Umbau eine Canbus Fehlermeldung oder müssen Widerstände zwischengelötet werden?
Nein, bei mir haben die ohne Widerstand und ohne Codieren funktioniert.
Klasse Anleitung!
Meine Frage ist, wo bekomme ich aktuell die T20 LEDs her ohne 4-6 Wochen warten zu müssen? Habt Ihr eine Empfehlung?
Danke 😉
Wir haben noch ein paar Restbestände, einfach anschreiben.
Moin.
Ich habe nur die LED’s aus dem Amazon link bestellt. Leider passen die nicht da sie eine ganz andere Fassung haben. Gibt es da einen Adapter?
Ein Adapter macht keinen Sinn, weil es nur wieder sinnloses Gekabel ist. Amazon ist sehr kulant bei Rücksendungen, also schick die wieder zurück und kauf die richtigen.
Scheinbar hat sich im Amazon Link etwas geändert, weil ich hatte meiner Erinnerung nach die richtigen gepostet. Aber ich habe jetzt ein paar neue Empfehlungen gegeben.
Hallo, was haben die TFLs für eine Fassung, da die LEDs ja im Straßenverkehr nicht zugelassen sind.
Da gibt es doch bestimmt auch Alternativen, wie die Osram Nightbraker?!
Wurden diese passen.
Liebe Grüße
Das sind T20 Sockel (große Glassockel).
Zugelassen sind die leider nicht, das stimmt.
Osram NightBreaker kenne ich in dieser Fassung nicht.
man kann die Osram NightBreaker mit dem Sockel H8 verwenden
Eine H8 da einzubauen, wo eine T20 rein kommt macht keinen Sinn.
